nach einer langer Bastelpause habe ich ein älteres Projekt hervor geholt und weiter erarbeitet.
Als ich vor zwölf oder gar fünfzehn Jahren Up-Pop, Pop-Up und mechanische Karten kennen gelehrt habe, hatte ich bereits nach einer runden Peek a Boo Bildwechselkarte Ausschau gehalten, ohne eine Anleitung gefunden zu haben.
Das Problem bei dieser Karte ist die Umwandlung einer geraden Zug- bzw. Druckbewegung in eine runde Kreisbewegung.
Um diese Richtungsänderung zu erzielen, habe ich zwei Möglichkeiten gefunden. Dazu aber später mehr.
Als Ausgang für die Hülle der Karte habe ich eine PaB gewählt, da ich für die Karte ein Zugband benötige, das bei einer PaB bereits von Haus aus eingebaut ist.
Da es bei Bastelaktionen immer problematisch ist, etwas aufzuzeichnen, habe ich für die PaB eine einfache Methode entwickelt, bei der vorhandene Karten genutzt werden können. Hier ist meine Lösung.
Dafür werden nur zwei DIN AX Klappkarten benötigt, eine vordere und hintere Karte, die passend zu geschnitten werden. Von der hinteren Karte wird dabei eine Teil spiegelverkehrt in die vordere Karte geschoben
Ich habe zwei Klappkarten DIN A6 gewählt.
Hier mal grobe Skizzen zu den Maßen und ihrer Anordnung.
Da die Form, Größe, Anzahl und Platzierung eines Loches theoretisch beliebig ist, habe ich nur Buchstaben gewählt. So kann die Karte im Rahmen der vorgegebenen Bedingungen frei gestaltet werden. Es gilt, d muß mindesten 2 x a sein. Dabei ist die Sache mit der Papierdicke und den Knicken, wie ich sie in einem Thema am 15.3.2020 unter Karten erwähnt habe, zu beachten. Die Klebepunkt (/-fläche) wandert vom Falz der inneren Karte zum Falz der äußeren Karte je kleiner d wird.
Wie viel bei der äußeren Karte tatsächlich abgeschnitten wird, hängt von der Lage des Loches in der inneren Karte ab. Liegt es nahe am Falz, wird nur ein schmaler Streifen abgeschnitten. Liegt es eher am Rand, muß mehr abgeschnitten werden. Der Rest (d – 1 mm), der stehen bleibt, muß mindestens die Breite des Loches haben. Er darf auch nicht zu schmal sein, da er sonst aus der Hülle rutscht welches der rückwärtige Teil der inneren Karte bildete. a, b und c empfehle ich mindesten 1 cm zu machen.
Meine Maße sind: a = 20 mm => 2 x a = 40 mm, b = 20 mm, c = 20 mm, d = 45 mm (d muß min. 2 x a sein)
zwei Klappkarten DIN A6
Die vordere Karte aufgeklappt von innen gesehen. Von ihr wird rechts ein Streifen von min. 2 x a abgeschnitten. Der Rest bildet das Zugband mit dem zweiten Text.
Die hintere Karte aufgeklappt von außen betrachtet. Von ihr wird links ein Streifen der Breite a nach hinten / innen geknickt. Auf dem rechten Teil steht innen der erste sichtbare Text.
Bei der vorderen Karte wird innen links vom Falz ein Klebestreifen mit der Breite a markiert.
Der abgeknickte Teil der hinteren Karte wird in die vordere Karte geschoben und auf den Klebestreifen der vorderen Karte geklebt.
Die Karten zusammen geklappt.

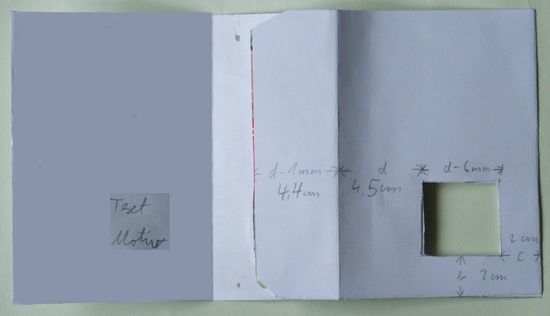

Die Löcher für die Texte bzw. Motive sowie die tatsächliche Breite d des Zugbandes für den zweiten Text bzw. das Motives, werden auf der vorderen Karte markiert …
… und beide Lagen übereinander ausgeschnitten.
Bei ausgeklapptem Zugband und geschlossener hinteren Karte kann die Fläche für den ersten Text bzw. das Motiv gekennzeichnet werden.
Bei eingeklapptem Zugband und offener hinteren Karte, wird die Fläche für das zweite Motiv bzw. den Text eingezeichnet.
Sind Text bzw. Motiv eins und zwei aufgetragen, wird das Zugband eingeklappt, die hintere Karte nach hinten geschlossen und an den Klebepunkten (/-fläche) befestigt.
Fertige Karte geschlossen …
... und offen.
LG BmP
